Чтение данных со счетчиков и анализаторов энергии через MODBUS (простой метод)

Проблема:

Моя цель - это периодический опрос и чтение данных с электрического счетчика, используя протокол MODBUS RTU или MODBUS TCP.

Требования:

• Advanced Serial Data Logger Professional, Enterprise или пробная версия для MODBUS RTU.
• Advanced TCP/IP Data Logger Professional, Enterprise или пробная версия для MODBUS/TCP.
• Счетчик или анализатор энергии с интерфейсом MODBUS RTU или MODBUS TCP.

Подразумевается, что:

Вы настроили параметры связи на вашем устройстве:

• MODBUS TCP - IP адрес, маску подсети, шлюз и выбрали в настройках MODBUS TCP. Вы должны присвоить статический IP адрес.
• MODBUS RTU - скорость передачи данных или количество бит данных.

Решение:

1. Откройте окно настройки модуля "MODBUS TCP" или "MODBUS RTU" (рис. 1).

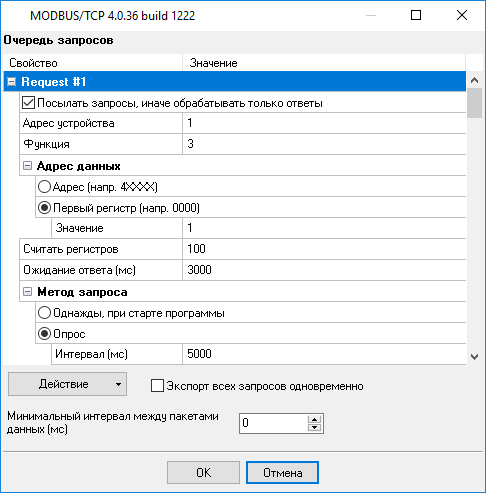

Рис. 1 - Окно настройки модуля MODBUS

2. Кликните на кнопке "Действие - Добавить из карты регистров" (рис. 2).

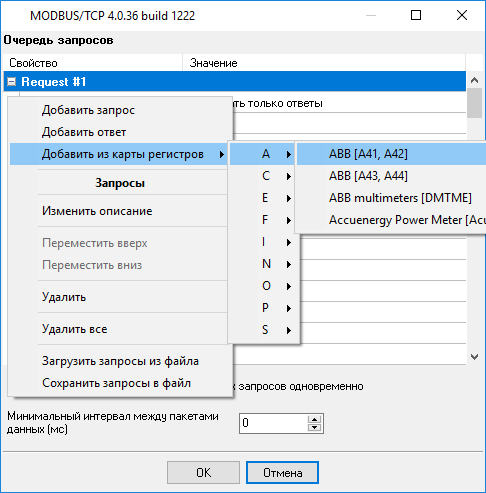

Рис. 2 - Меню выбора устройства

3. Выберите нужные регистры (значения) из списка (рис. 3).

4. Скорректируйте интервал опроса по вашему желанию.

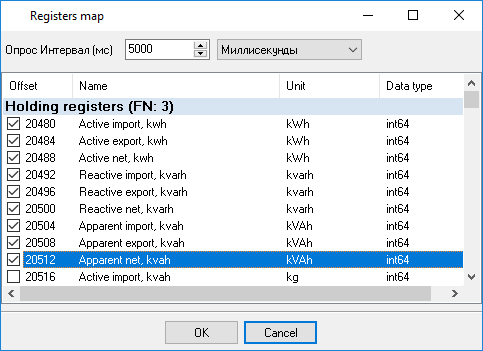

Рис. 3 - Карта регистров

5. Кликните на кнопке "OK". Программа автоматически создаст один или несколько запросов в очереди.

6. Включите опцию "Экспорт всех запросов одновременно" (рис. 1).

7. Укажите адрес прибора в поле "Адрес устройства" (рис. 1) для всех созданных запросов.

• RS-485, MODBUS RTU через Ethernet: если вы подключите несколько счетчиков к одному порту, то укажите их адреса через запятую 1,2,3,4,5
• MODBUS/TCP: адрес устройства обычно не имеет значение и равен "1". В настройках TCP соединения вы должны указать в списке IP адреса всех счетчиков.
