Разъемы последовательного порт (RS232 port). Разводка и сигналы разъемов

Разъемы последовательного порт (RS232 port). Разводка и сигналы разъемов

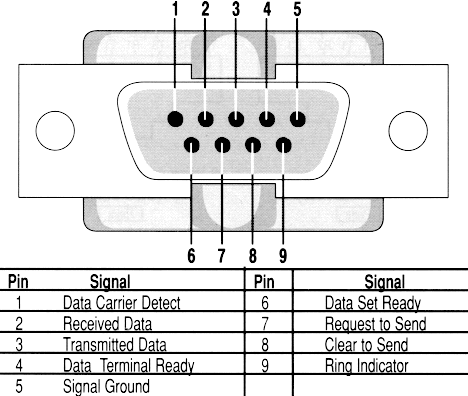

Последовательный порт компьютера типа EIA-574 RS-232/V.24. Разводка контактов разъема DB-9 для передачи асинхронных данных

Последовательный порт компьютера типа EIA-574 RS-232/V.24

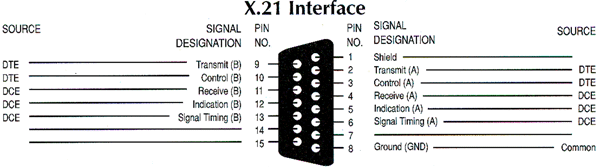

Интерфейс X.21 и разъем типа DB 15

Интерфейс X.21 и разъем типа DB 15
Интерфейс X.21 и разъем типа DB 15

Интерфейс RS232D использует разъемы типа RJ45 (похожие на разъемы телефонной линии)



Интерфейс RS232D использует разъемы типа RJ45
Контакт Описание сигнала Обозначение DTE DCE
1 DCE готов, Сигнал вызова (Ring Indicator) DSR/RI
2 Сигнал линии готовности приема данных (Received Line Signal Detector) DCD
3 DTE готов DTR
4 Сигнальная земля SG
5 Принимаемые данные RxD
6 Передаваемые данные TxD
7 Готовность передачи (Clear to Send) CTS
8 Запрос на передачу (Request to Send) RTS

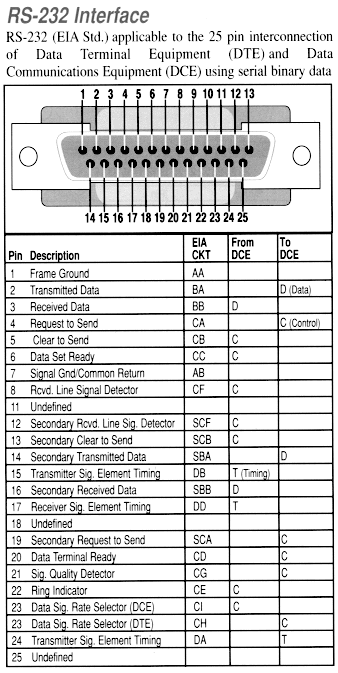

Это распиновка 25-ти пинового разъема

Это распиновка 25-ти пинового разъема

Некоторые приложения требуют дополнительные сигнальные линии.

Некоторые приложения требуют дополнительные сигнальные линии
