Модуль M-Bus для логгера Advanced Serial Data Logger

Последняя версия: 5.0.1 build 1108. 8 ноября 2024.

Модуль M-Bus позволяет считывать и протоколировать данные с устройств, работающих по одноименному протоколу. M-Bus ("Meter-Bus", не путать с MODBUS) представляет собой европейский стандарт для построения распределенных систем сбора данных и коммерческого учета расхода энергоресурсов (тепло, вода, газ, электроэнергия и пр.).

Одним из основных достоинств данного протокола обмена данными является возможность получения списка все точек учета и их значений, включая единицы измерения. Это позволяет легко подключать разнородное оборудования и не требует написания специализированного ПО только для отдельного прибора. Другим достоинством является возможность подключения большого количества устройств на одной линии связи (больше 250, в отличие от MODBUS)

Наш модуль M-Bus имеет следующие особенности:

• Вы можете составить список запросов к устройствам на чтение определенных значений в указанное время. Например, для получения среза по всем точкам учета.
• Можете считывать как текущие, так и архивные данные, если они есть в приборе учета.
• Можно как считывать все имеющиеся данные, так и отдельные значения с их единицами измерения.
• Модуль автоматически может выполнять поиск всех устройств в сети по первичному (короткому) и вторичному (длинному) адресу.
• Можно опрашивать несколько устройств одновременно.
• Модуль автоматически подсчитывает и проверяет контрольную сумму для пакетов данных, для контроля их целостности.

Скачать | Документация

Как включить модуль

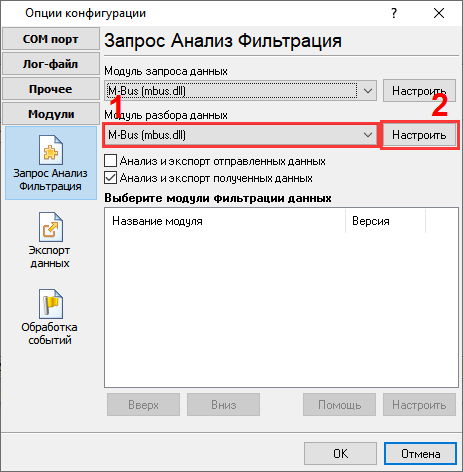

На рисунке ниже вы можете увидеть, как включить данных модуль в настройках программы на странице "Модули".

Рис.1. Выбор модуля.

Как настроить модуль

На рисунке ниже показан пример настроек модуля. Вы можете ознакомиться с файлом справки по ссылке выше, для получения более подробной информации.

Рис.2. Настройка модуля.
