Интерфейс программы позволяет осуществлять одновременную работу с несколькими рабочими окнами. Это обеспечивает максимальное удобство при работе с программой. В одном окне вы может наблюдать за потоком данных, в другом открыть детальную информацию об устройстве или пакете данных. Открытые окна их положение и состояние определяет ваше рабочее пространство, которое вы можете сохранять и загружать. На рис.1 показаны основные элементы программы.

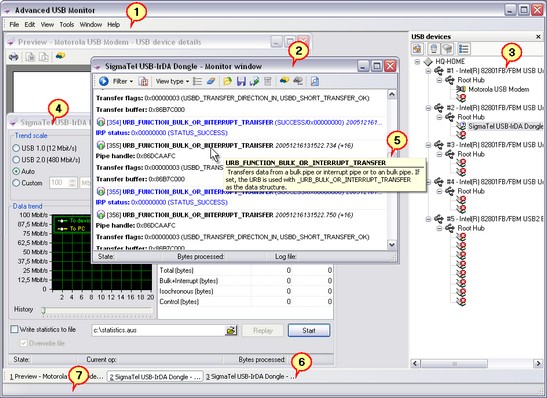

Рис.1 Окно программы
1.Главное меню программы - содержит пункты для быстрого доступа ко всем основным функциям программы;
2.Окно мониторинга - позволяет наблюдать за трафиком, передаваемым от хоста к устройству и обратно;
3.Окно USB устройств - отображает все подключенные устройства;
4.Окно теста производительности USB устройства - позволяем оценить производительность вашего устройства во время обмена данными;
5.Контекстная подсказка в окне мониторинга;
6.Панель задач - отображает заголовки всех открытых окон в вашем рабочем пространстве;
7.Панель статуса - отображает подсказку для каждого элемента интерфейса, в то время когда указатель мыши находится над ним или, в некоторых случаях прогресс выполнения какой-либо операции.
В дальнейших разделах данные элементы интерфейса рассмотрены более подробно.
Для того чтобы открыть необходимое окно можно воспользоваться тремя способами.
Способ 1. С использование мастера нового окна
Рекомендуется использовать в период ознакомления с программой. Содержит пошаговую инструкцию по конфигурации окна каждого типа. Для вызова мастера необходимо выбрать пункт меню File | New. В этом случае появится окно, изображенное на рис.2.

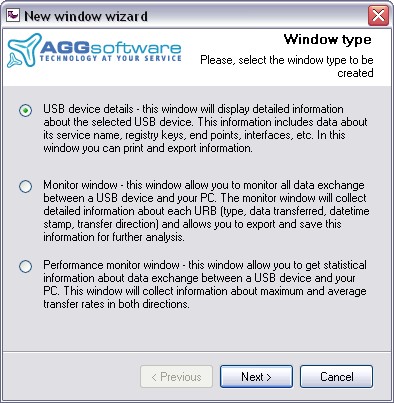

Рис.2 Окно мастера создания нового окна
Выберите тип создаваемого окна и нажмите кнопку Next. Следуйте инструкциям мастера для выбора устройства, настройки фильтра и задания имени лог-файла, где это необходимо.
Способ 2. С использование контекстного меню
Этот способ можно использовать в повседневной работе, когда вы уже освоились с интерфейсом программы. Для того, чтобы открыть нужное вам окно необходимо выбрать устройство в списке USB устройств [3] и нажать правую кнопку мыши (это меню можно также вызвать через пункт главного меню Tools). В появившемся меню выбрать тип окна, которое вы хотите открыть. Будет открыто окно с параметрами по умолчанию, где вы должны будет настроить параметры нового окна по вашему желанию.
|
Замечание: Окно мониторинга и окно теста производительности может быть открыто только для USB устройств. Нельзя открыть данные окна для хост-контроллеров и хабов.
|
Способ 3. Загрузка рабочего пространства
Этот способ можно использовать в повседневной работе, когда вы уже освоились с интерфейсом программы. Сохранять рабочее пространство рекомендуется в том случае, когда требуется восстановить состояние нескольких окон. Процедура работы с рабочими пространствами описана в соответствующем разделе.
Для вашего удобства, панели инструментов, меню и окно USB устройств сделаны перемещаемыми. Для того чтобы переместить и закрепить элемент интерфейса на новом месте необходимо нажать и удерживать левую кнопку мыши на заголовке элемента или на вертикальной черте слева (для панели инструментов) и переместить элемент интерфейса на новое место.
