Panasonic KX-NSX2000. Параметры соединения и формат данных SMDR/CDR


Данные ниже соответствуют только программе Advanced PBX Data Logger и могут быть не применимы для других программных продуктов.

Printing Out SMDR Using LAN Port

Systems compatible: Panasonic KX-NS1000, Panasonic KX-NS700, Panasonic KX-NS500, Panasonic KX-NS300, Panasonic KX-NSX1000, Panasonic KX-NSX2000

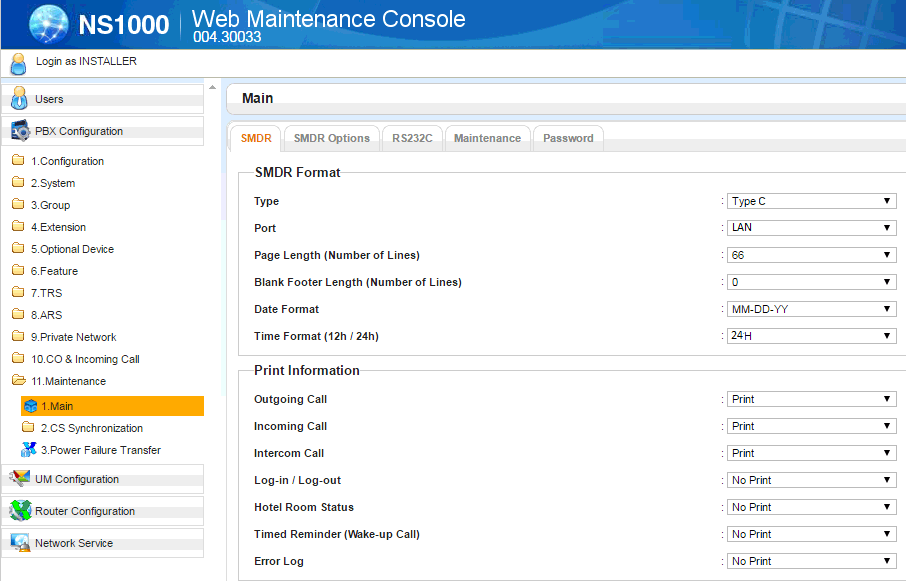

1. Go to 11.1 Maintenance → Main.
2. Set Port to LAN.
3. Under Print Information select which items you would like to get in the SMDR output.
3.1 Date format: MM-DD-YY.
3.2 Time format: 24H.

SMDR Settings

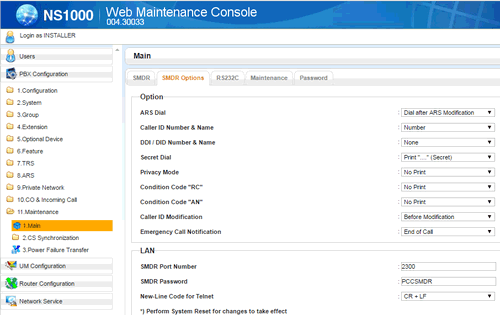

4. Click on SMDR Options tab.
5. Note the default SMDR Port Number and Password. (These can be changed at your own discretion, but for this document we will use the default settings.)

SMDR Options

Настройка логгера в режиме TCP клиента

Наша программа должна работать в режиме TCP клиента. Это означает, что логгер сам инициирует подключение с АТС, которая работает в режиме сервера. Добавьте один или несколько IP адресов вашей АТС ((none)). Номер порта должен соответствовать номеру порта, установленному в настройках АТС или производителем (в этом примере - 2300).

1. Добавьте новую конфигурацию с источником данных типа TCP, если не сделали это ранее.

Тип интерфейса TCP/IP

2. Настройте параметры TCP подключения как показано ниже.

Режим TCP клиента - Panasonic PBX

192.168.1.220

2300

192.168.1.220:2300

6. Configure our software to send password to the PBX.

By default, the Panasonic NS1000 system requires a username/password (default: SMDR/PCCSMDR) to connect to the TCP/IP feed.

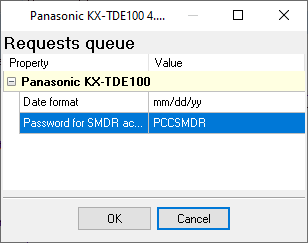

You must activate the "Panasonic KX-NCP1000" data query plugin (the plugin name on the image below is just an example), click the "Setup" button and specify the password:

Note: this feature is available in the Trial, Professional and Enterprise versions only.

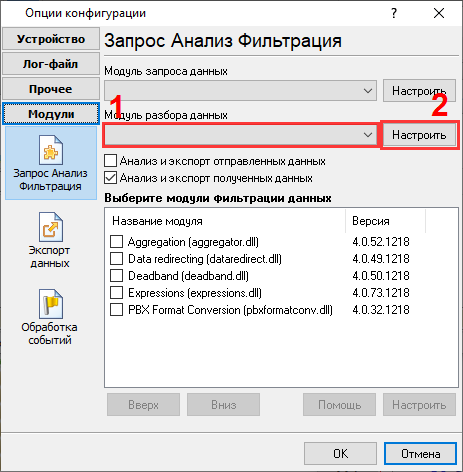

Настройка парсера для Panasonic PBX

Panasonic KX-NSX2000

Panasonic KX-NSX2000

Date Format and Password

Activating SMDR records for all calls

On the "SMDR options" page just enable condition codes to enable call logging for all stages "RC" and "AN". "RC" stands for received and "AN" for answered.

PBX rejects connections

In this case the logger received "Rejected" when it tries to connect.

Solution: try to change the default SMDR TCP port number from 2300 to 22300 in everywhere (the PBX settings, the settings in our software), and reboot your PBX.

Данные, извлекаемые PBX Data Logger

ОписаниеТип данныхИмя колонки
Дата звонкаdatetimeCALL_DATE
Время звонка толькоdatetimeCALL_TIME2
Время звонкаdatetimeCALL_TIME
РасширениеstringEXT
COstringTRUNK
НаправлениеstringDIRECTION
Тип звонкаstringCALL_TYPE
DID name and numberstringDNIS
Вызывающий телефонstringCALLER_PHONE
Caller namestringFLAG3
Набранный номерstringDIALED_PHONE
Ожидания ответаdatetimeRING
Длительность звонкаdatetimeCALL_DURATION
Длительность звонка (с)integerCALL_DURATION_S
СтоимостьfloatCOST
Код абонентаstringACC
Condition codestringFLAG1
