Panasonic KX-TD500 v3 (cost). Параметры соединения и формат данных SMDR/CDR

Данные ниже соответствуют только программе Advanced PBX Data Logger и могут быть не применимы для других программных продуктов.

Pinout and wiring

PBX (25 pin male)	PC (9 pin female)	PC (25 pin female)
1	GND	1
2	2	3
3	3	2
6	4	20
7	5	7
20	6,7,8	5,6,8

RJ45 - Rear Serial Port B Adapter Pinout

RJ45 pin	Name	DB9 pin
1	RTS	7
2	DTR	4
3	TXD	3
4	GND	5
5	RI	9
6	RXD	2
7	DCD/DSR	1 or 6*
8	CTS	8

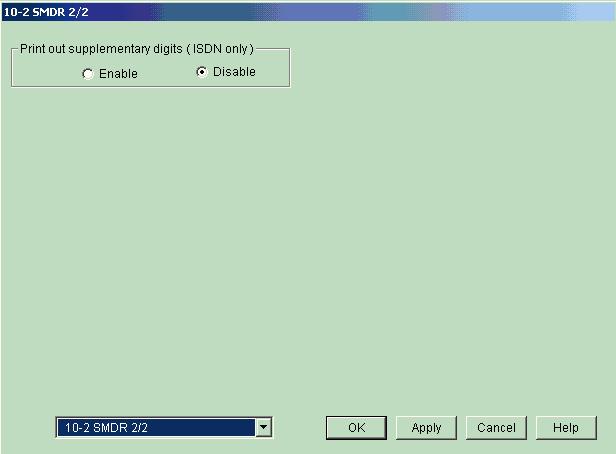

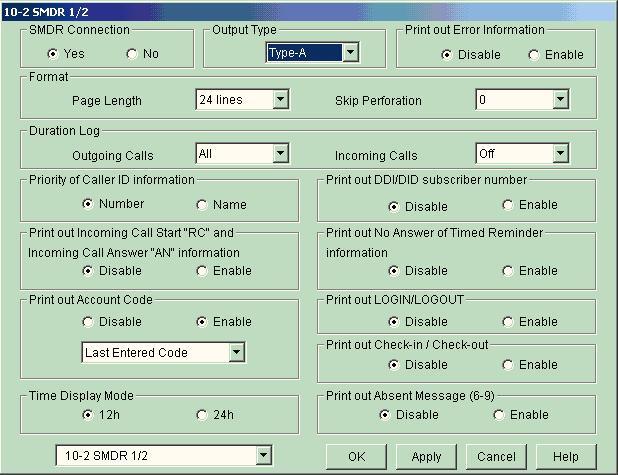

Настройка COM порта

Номер COM порта должен соответствовать номеру в вашей операционной системе и может отличаться от картинки ниже. Вы может посмотреть номера порта в Диспетчере устройств → Порты.

1. Добавьте новую конфигурацию с источником данных RS232 (если не сделали это ранее).

2. Выберите COM порт и настройте параметры связи в соответствии с параметрами установленными на вашей АТС.

Выбор правильного модуля-парсера для Panasonic KX-TD500 v3 (cost)

Данные, извлекаемые PBX Data Logger

Описание	Тип данных	Имя колонки
Дата звонка	datetime	CALL_DATE
Время звонка только	datetime	CALL_TIME2
Время звонка	datetime	CALL_TIME
Тип	string	CALL_TYPE
Расширение	string	EXT
CO	string	TRUNK
Направление	string	DIRECTION
Набранный номер	string	DIALED_PHONE
Caller	string	CALLER_PHONE
Длительность звонка	datetime	CALL_DURATION
Длительность звонка (с)	integer	CALL_DURATION_S
Стоимость	float	COST
Абонент	string	ACC
CD	string	FLAG1
