Ribbon SBC (RADIUS). Параметры соединения и формат данных SMDR/CDR


Данные ниже соответствуют только программе Advanced PBX Data Logger и могут быть не применимы для других программных продуктов.

Configuring connection with RADIUS accounting server on Ribbon SBC

  1. First, verify if your Ribbon SBC has a license for CDR. The "CDR" feature should be listed in the table located in the "Left menu - System - Licensing - Current Licenses)".

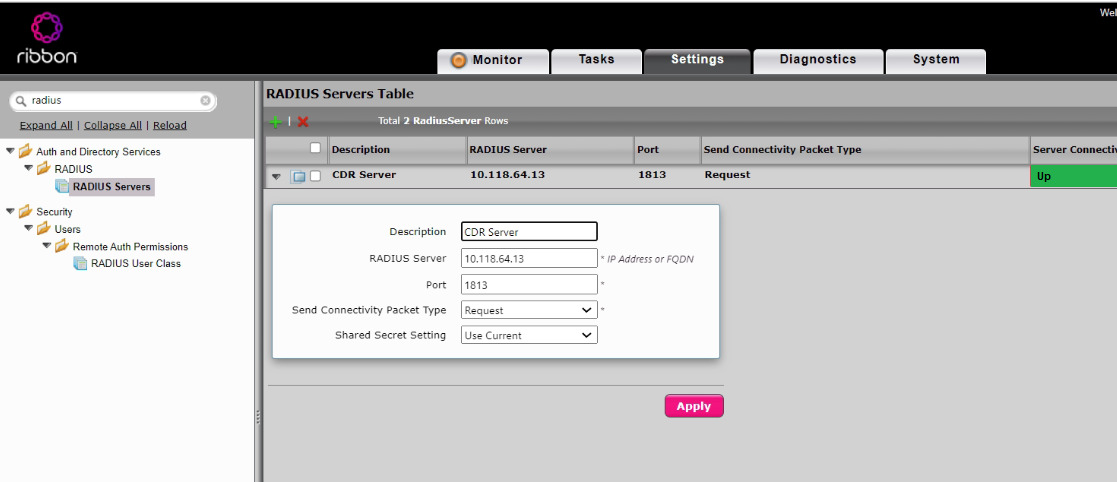

  2. Next, access the Ribbon SBC WebUI and navigate to "Auth and Directory Services → RADIUS → RADIUS Servers". Then, click on the "Green plus" icon in the center to create a new server.
  3. Configure the connection by providing the necessary details for our basic RADIUS call accounting server. In the "RADIUS Server" field, enter the IP address of the computer with our logger. The default port number is 1813. Choose any shared secret value.
  4. If everything is configured correctly, you should observe "Up" in the "Server Connectivity" column.

Ribbon SBC CDR accounting

RADIUS specific settings in PBX Logger

Specify the shared secret word that you've configured in PBX in the PBX Logger settings (Configuration → Modules → Query Parse Filter → Setup).

RADIUS Server Shared Secret

Please note that our software can only decode accounting data. Therefore, if possible in the PBX settings, please disable the sending of authentication data to our basic RADIUS server.

Настройка Advanced PBX Data Logger в качестве сервера UDP

Advanced PBX Data Logger должен быть настроен в режим сервера UDP и слушать на 0.0.0.0:1813 (см. ниже). IP-адрес 0.0.0.0 позволяет получать данные со всех сетевых подключений на вашем компьютере. Номер порта должен соответствовать значению из настроек SMDR в вашей Ribbon SBC [RADIUS].

1. Добавьте новую конфигурацию с источником данных UDP (если вы этого не делали ранее).

Интерфейс данных UDP

2. Настройте IP-настройки, как показано ниже.

Режим сервера UDP для Ribbon SBC [RADIUS]

1813

1813

Выбор правильного модуля-парсера для Ribbon SBC (RADIUS)

Выбор парсера для Ribbon SBC (RADIUS). Параметры соединения и формат данных SMDR/CDR для PBX Data Logger

Ribbon SBC (RADIUS)

Ribbon SBC (RADIUS)

Данные, извлекаемые PBX Data Logger

ОписаниеТип данныхИмя колонки
Время звонкаdatetimeCALL_TIME
Тип звонка (Конечный contРасширение)stringCALL_TYPE
Call Направление (IN,OUT,INT)stringDIRECTION
Расширение (calling user)stringEXT
Линия or ChannelstringTRUNK
Длительность звонкаdatetimeCALL_DURATION
Длительность звонка (с)integerCALL_DURATION_S
Конечный (number or address)stringDIALED_PHONE
Исходный (number or address)stringCALLER_PHONE
Код абонентаstringACC
DNISstringDNIS
Caller IDstringFLAG3

Интересуют отчеты об использовании АТС?

Мы предоставляем утилиту PBX Reports, которая включает различные ручные, запланированные и email-отчеты, встроенный веб-сервер и другие функции. Внедрите свою систему учета вызовов для Ribbon SBC (RADIUS). Попробуйте нашу программу PBX Reports с отчетами

Нужна история звонков в базе данных?

Эта стандартная функция позволяет программе принимать и экспортировать данные SMDR или CDR в реальном времени непосредственно в вашу базу данных. Посмотрите нашу статью о записи истории звонков в базу данных
