Siemens Hipath-37xx (Delimited by Pipe). Параметры соединения и формат данных SMDR/CDR

Данные ниже соответствуют только программе Advanced PBX Data Logger и могут быть не применимы для других программных продуктов.

General

This information is applicable for Siemens Hipath 3000, Siemens Hipath 3350, Siemens Hipath 3500 and Siemens Hipath 3750.

RS232 (V.24). Connection parameters

Default parameters for serial communication: 9600-8-N-1 with hardware flow control.

Configure your PBX using the programming software, like HiPath 3000 Manager.

Go to: System status – Call charges – Output format

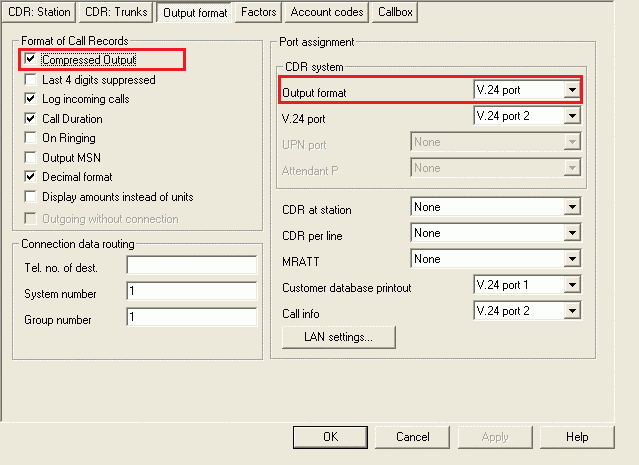

V.24 settings (compressed)

Pinout and wiring

PC (9 pin)	PBX (9 pin)
1	1
2	3
3	2
4	6
5	5
6	4
7	8
8	7
9	9

LAN. Connection parameters

Configure your PBX using the programming software, like HiPath 3000 Manager.

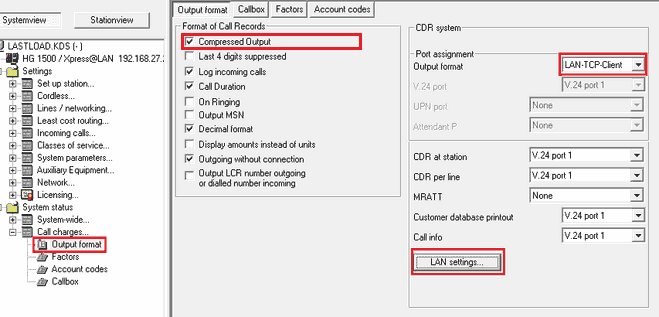

Go to: System status – Call charges – Output format (fig. 2)

SMDR. Output Format

Output format: LAN-TCP-Client
MRAT: none

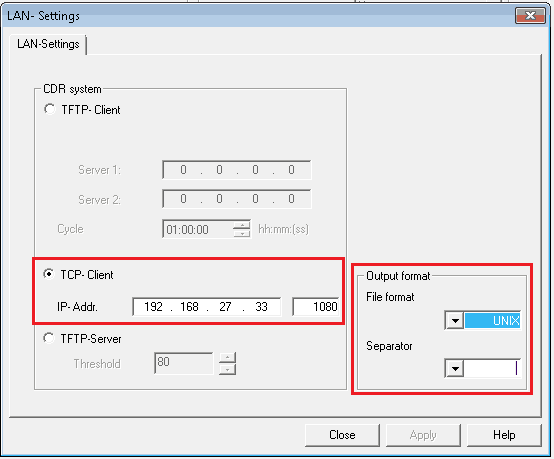

Change LAN settings (fig. 3):
IP address: 192.168.1.1 (IP address of your computer with Advanced PBX Data Logger)
TCP port: 1080 (recommended)

LAN settings (compressed, pipe character)

Advanced PBX Data Logger

Configure our software to the TCP server mode (fig. 4). Please, note that you should specify the same IP address and port as in the LAN settings. 0.0.0.0 means that the program will listen on all available network interfaces.

TCP Server Mode

Date format

Verify that the date format in the parser and in your PBX are identical.

Parser for your PBX

Date Format

Данные, извлекаемые PBX Data Logger

Описание	Тип данных	Имя колонки
Время звонка	datetime	CALL_TIME
CO	string	TRUNK
Абонент	string	EXT
Длительность ожидания ответа	datetime	RING
Длительность звонка	datetime	CALL_DURATION
Длительность звонка (с)	integer	CALL_DURATION_S
Стоимость	float	COST
Тип звонка	string	CALL_TYPE
Направление	string	DIRECTION
Телефон	string	DIALED_PHONE
Вызывающий телефон	string	CALLER_PHONE
Признак 3	string	FLAG3
DNIS	string	DNIS
Route table	string	FLAG2
