Siemens Hipath-3800. Параметры соединения и формат данных SMDR/CDR


Данные ниже соответствуют только программе Advanced PBX Data Logger и могут быть не применимы для других программных продуктов.

General

This information is applicable for Siemens Hipath 3000, Siemens Hipath 3350, Siemens Hipath 3500 and Siemens Hipath 3750.

RS232 (V.24). Connection parameters

Default parameters for serial communication: 9600-8-N-1 with hardware flow control.

Configure your PBX using the programming software, like HiPath 3000 Manager.

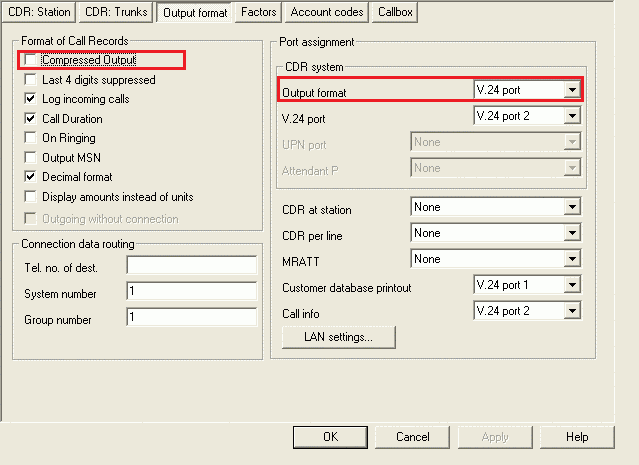

Go to: System status – Call charges – Output format

V.24 settings

Pinout and wiring

PC (9 pin) PBX (9 pin)
1 1
2 3
3 2
4 6
5 5
6 4
7 8
8 7
9 9

LAN. Connection parameters

Configure your PBX using the programming software, like HiPath 3000 Manager.

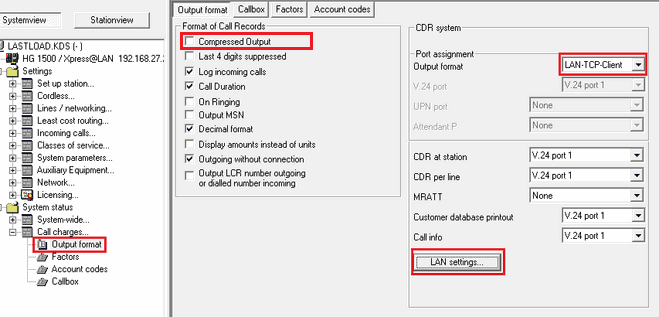

Go to: System status – Call charges – Output format (fig. 2)

SMDR. Output Format

Output format: LAN-TCP-Client
MRAT: none

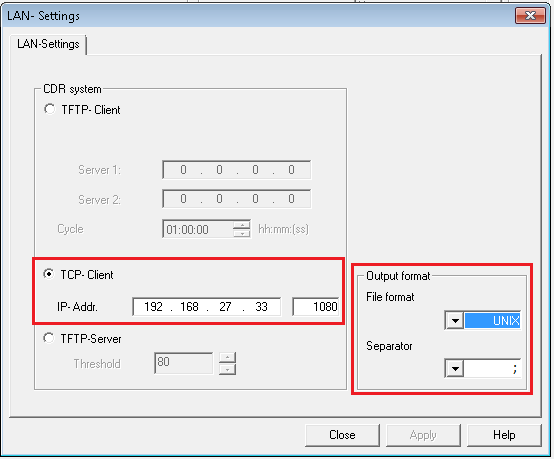

Change LAN settings (fig. 3):
IP address: 192.168.1.1 (IP address of your computer with Advanced PBX Data Logger)
TCP port: 1080 (recommended)

LAN settings

Advanced PBX Data Logger

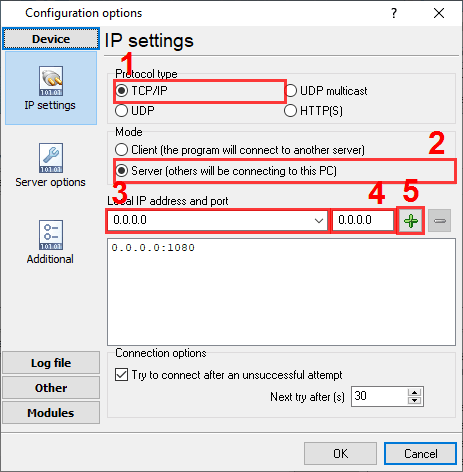

Configure our software to the TCP server mode (fig. 4). Please, note that you should specify the same IP address and port as in the LAN settings. 0.0.0.0 means that the program will listen on all available network interfaces.

TCP Server Mode

Date format

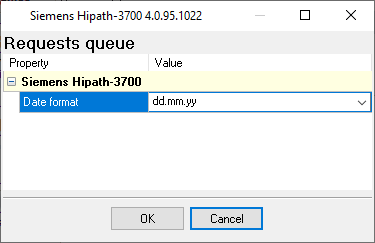

Verify that the date format in the parser and in your PBX are identical.

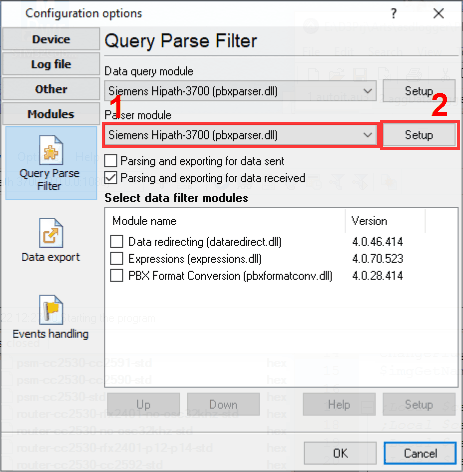

Parser for your PBX

Date Format

Данные, извлекаемые PBX Data Logger

ОписаниеТип данныхИмя колонки
Время звонкаdatetimeCALL_TIME
COstringTRUNK
ИсточникstringEXT
Ожидания ответаdatetimeRING
Длительность звонкаdatetimeCALL_DURATION
Длительность звонка (с)integerCALL_DURATION_S
Тип звонкаstringCALL_TYPE
НаправлениеstringDIRECTION
ТелефонstringDIALED_PHONE
Вызывающий телефонstringCALLER_PHONE
СтоимостьfloatCOST
