Sonus SBC (RADIUS,1000,2000). Параметры соединения и формат данных SMDR/CDR


Данные ниже соответствуют только программе Advanced PBX Data Logger и могут быть не применимы для других программных продуктов.

Configuring Sonus SBC to send CDR data to RADIUS accounting server

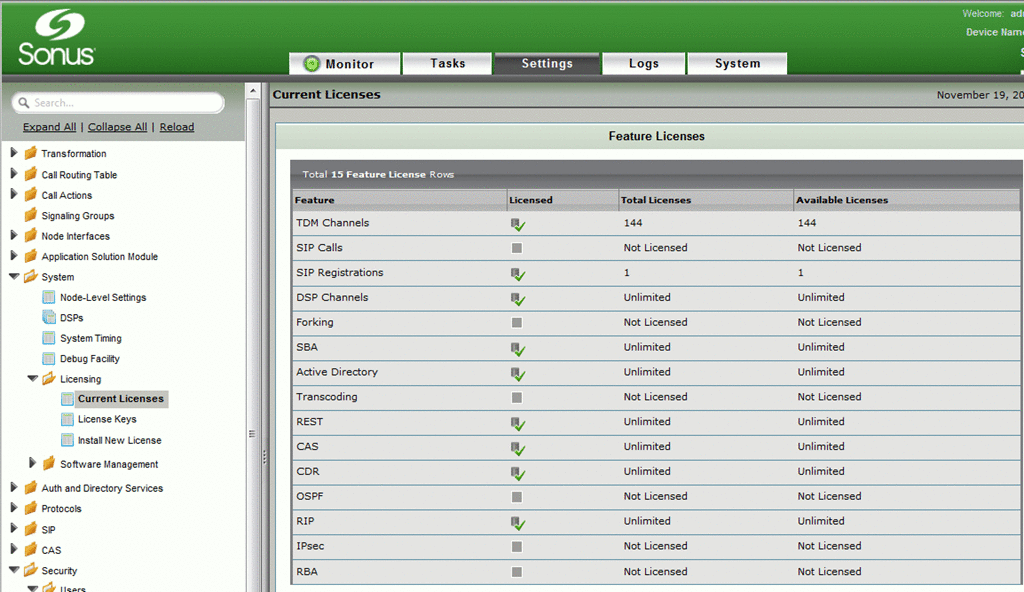

First, check if your Sonus SBC is licensed for CDR.

Sonus SBC CDR License Info

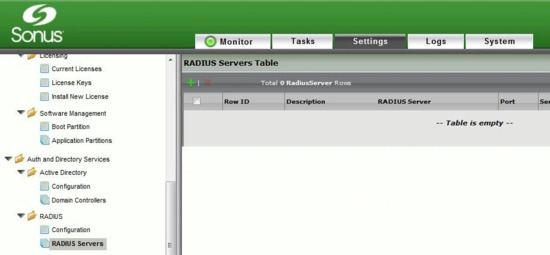

Next, access the Sonus WebUI and navigate to "Auth and Directory Services → RADIUS → RADIUS Servers". Click on the "Green plus" button in the middle to add a new server.

Sonus SBC RADIUS Server

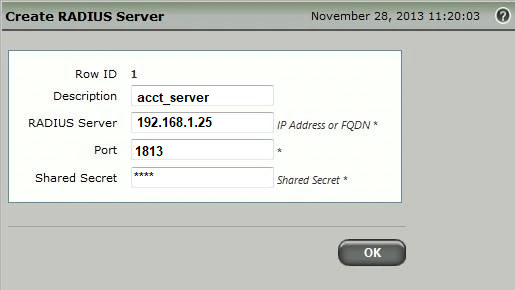

Configure the connection by providing the necessary details for our basic RADIUS call accounting server. In the "RADIUS Server" field, enter the IP address of the computer with our logger. The default port number is 1813. Choose any shared secret value.

Sonus SBC RADIUS Server Settings

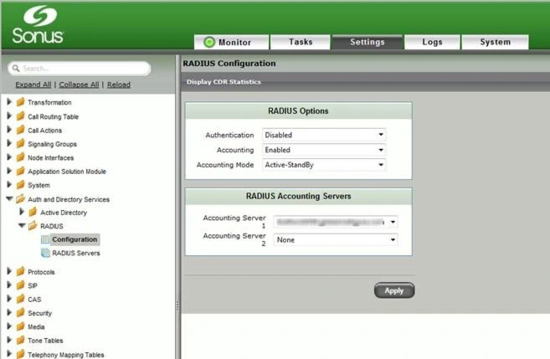

Now, go to the "Auth and Directory Services → RADIUS → Configuration" page and select the previously configured connection in the "RADIUS Accounting Server" group.

Sonus SBC RADIUS Accounting Server

If everything is set up correctly, the connectivity status should appear as "Up" on the "Auth and Directory Services → RADIUS → RADIUS Servers" page.

RADIUS specific settings in PBX Logger

Specify the shared secret word that you've configured in PBX in the PBX Logger settings (Configuration → Modules → Query Parse Filter → Setup).

RADIUS Server Shared Secret

Please note that our software can only decode accounting data. Therefore, if possible in the PBX settings, please disable the sending of authentication data to our basic RADIUS server.

Настройка Advanced PBX Data Logger в качестве сервера UDP

Advanced PBX Data Logger должен быть настроен в режим сервера UDP и слушать на 0.0.0.0:1813 (см. ниже). IP-адрес 0.0.0.0 позволяет получать данные со всех сетевых подключений на вашем компьютере. Номер порта должен соответствовать значению из настроек SMDR в вашей Sonus SBC [RADIUS,1000,2000].

1. Добавьте новую конфигурацию с источником данных UDP (если вы этого не делали ранее).

Интерфейс данных UDP

2. Настройте IP-настройки, как показано ниже.

Режим сервера UDP для Sonus SBC [RADIUS,1000,2000]

1813

1813

Выбор правильного модуля-парсера для Sonus SBC (RADIUS,1000,2000)

Выбор парсера для Sonus SBC (RADIUS,1000,2000). Параметры соединения и формат данных SMDR/CDR для PBX Data Logger

Sonus SBC (RADIUS,1000,2000)

Sonus SBC (RADIUS,1000,2000)

Данные, извлекаемые PBX Data Logger

ОписаниеТип данныхИмя колонки
Время звонкаdatetimeCALL_TIME
Тип звонка (Конечный contРасширение)stringCALL_TYPE
Call Направление (IN,OUT,INT)stringDIRECTION
Расширение (calling user)stringEXT
Линия or ChannelstringTRUNK
Длительность звонкаdatetimeCALL_DURATION
Длительность звонка (с)integerCALL_DURATION_S
Конечный (number or address)stringDIALED_PHONE
Исходный (number or address)stringCALLER_PHONE
Код абонентаstringACC
DNISstringDNIS
Caller IDstringFLAG3
