Чтение данных со счетчиков и анализаторов энергии через MODBUS (простой метод)

Проблема:

Моя цель - это периодический опрос и чтение данных с электрического счетчика, используя протокол MODBUS RTU или MODBUS TCP.

Требования:

• Advanced Serial Data Logger Professional, Enterprise, или пробная версия для MODBUS RTU.
• Advanced TCP/IP Data Logger Professional, Enterprise, или пробная версия для MODBUS/TCP.
• Счетчик или анализатор энергии с интерфейсом MODBUS RTU или MODBUS TCP.

Подразумевается, что:

Вы настроили параметры связи на вашем устройстве:

• MODBUS TCP - IP адрес, маску подсети, шлюз и выбрали в настройках MODBUS TCP. Вы должны присвоить статический IP адрес.
• MODBUS RTU - скорость передачи данных или количество бит данных.

Решение:

1. Откройте окно настройки модуля "MODBUS TCP" или "MODBUS RTU" (рис. 1).

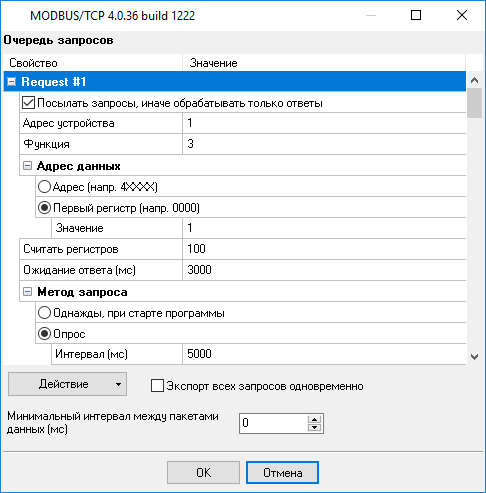

Рис. 1 - Окно настройки модуля MODBUS

2. Кликните на кнопке "Действие - Добавить из карты регистров" (рис. 2).

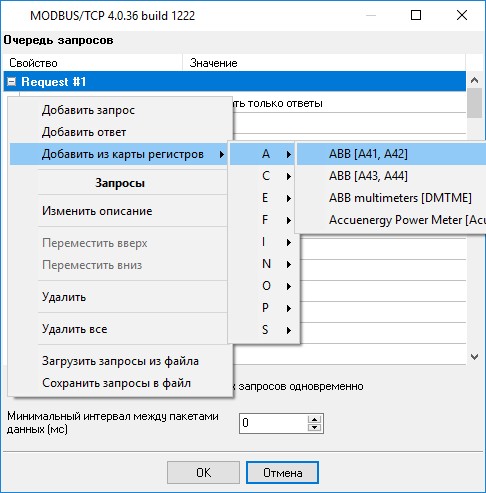

Рис. 2 - Меню выбора устройства

3. Выберите нужные регистры (значения) из списка (рис. 3).

4. Скорректируйте интервал опроса по вашему желанию.

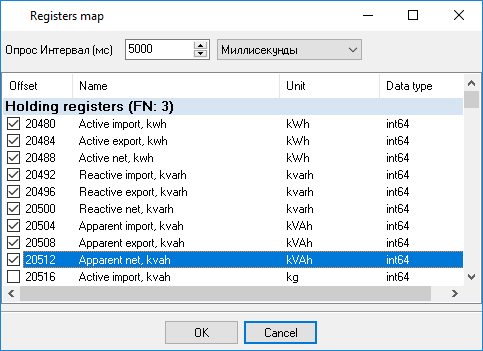

Рис. 3 - Карта регистров

5. Кликните на кнопке "OK". Программа автоматически создаст один или несколько запросов в очереди.

6. Включите опцию "Экспорт всех запросов одновременно" (рис. 1).

7. Укажите адрес прибора в поле "Адрес устройства" (рис. 1) для всех созданных запросов.

• RS-485, MODBUS RTU через Ethernet: если вы подключите несколько счетчиков к одному порту, то укажите их адреса через запятую 1,2,3,4,5
• MODBUS/TCP: адрес устройства обычно не имеет значение и равен "1". В настройках TCP соединения вы должны указать в списке IP адреса всех счетчиков.

Посмотрите карту регистров для вашего MODBUS устройства:

Если ваше устройство не присутствует в списке, пожалуйста, попробуйте найти его в нашей базе используя форму поиска (укажите производителя и модель):

Производитель и модель:

Карты регистров, поставляемые вместе с программой:

A ABB (-3P81-) ABB (3P86) ABB (3P88) ABB (3Q4200) ABB (B21) ABB (B23,B24) ABB (M2M,DMTME) ABB (M4M) ABB (Trio 50,Trio 60) ABB (UNO DM PLUS) ABB A41-A42 ABB A43-A44 ABB DMTME multimeters Accuenergy (AcuRev 1300) Accuenergy (Acuvim II) Accuenergy (DV300,EV300) Accuenergy Acuvim L Power Meter Acrel (ACR10R) Acrel (ADL100) Acrel (ADL300) Acrel (ADL3000) Acrel (PZ300) Acrel (PZ72-E3,P80-E3,PZ96-E3) Acrel (PZ80) Acrel (PZ96) Algodue (UPM209) Algodue (UPM215,UPM310,UPM315,UPM3060,UPM3080) Algodue (UPM309) Allen Bradley (PowerMonitor 3000) Arch Meter (PA310) Arch Meter (PA33) Arch Meter (PA34) B Baker Hughes (SureSens SDA) Bytronic (By4100) Bytronic (By6150) Bytronic (By8700) C CET (PMC-220) CET (PMC-350-C) CET (PMC-43) CET (PMC-53) CET (PMC-53A) CET (PMC-D721MD) CET (PMC-D726M) Carlo Gavazzi (EM100,ET100) Carlo Gavazzi (EM111,EM112,ET112) Carlo Gavazzi (EM24) Carlo Gavazzi (EM26) Carlo Gavazzi (EM270) Carlo Gavazzi (EM271) Carlo Gavazzi (EM300,ET300) Carlo Gavazzi (EM33) Carlo Gavazzi (WM14, CPT A) Carlo Gavazzi (WM3-96) Carlo Gavazzi (WM30, WM40) Carlo Gavazzi EM21 Cewe (CDM) Cewe (Prometer 100) Cewe (Prometer) Chint Instrument (DDSU666-H) Chint Instrument (DSU666,DTSU666) Chint Power (CPS) Circutor (CVM-C10) Circutor CVM-MINI Circutor CVM-NRG Circutor CVM144 Continental Control Systems (WattNode) Crompton (Integra 1200) D Delab (PQM) Delta (DPM 520) Delta (DPM 530) Dent Instruments (PowerScount 3037) E EDME (Genius Mk6) EDMI (Atlas MK10) EDMI (Atlas MK7) ENTES (EMM) ENTES (EPM-07) ENTES (EPR04) ENTES (ES32) ENTES (MPR1 Series) ENTES (MPR2 Series) ENTES (MPR3 Series, MPR4 Series) ENTES (MPR60) ENTES (MPR63) ENTES (MPR7 Series) Eastron (SDM120) Eastron (SDM220) Eastron (SDM230) Eastron (SDM320) Eastron (SDM630) Eastron (X96) Eaton (IQ DP 4000) Eaton (IQ100 series,IQ130,IQ140,IQ150) Eaton (PXM 2000) Eaton (Power Xpert Meter,PXM 1000) Eaton IQ250-IQ260 Power Meter Electrex (Est) Electrex (Exa) Electrex (Femto) Electrex (Flash 96) Electrex (Flash D) Electrex (Mico) Electrex (Plus) Electrex Kilo Electro Industries (Shark 250) Electro Industries Shark 200 Electro Industries Shark 50 Electropribor (SHCH 02,72,96,120) Electropribor (SHCHCH,SHCH) Electropribor (SHCHP 02,72,96,120) Elmeasure (Basic Power Meters,Alpha Plus,Omega) Elmeasure (Energy Process Monitor) Elmeasure (Little Genius Plus) Elmeasure (MPS8000,MPU5110) Elmeasure (Prepaid 1P,Prepaid 3P) Elnet (GR,PQ,LT,LTP,MC,PIC,LTE,LTC) Elspec (EQC ACR) Elspec (G4400) Elster (A110C,A1100) Elster (A1140,A1700) Enerdis (Enerium 100-200) Enerdis (Enerium 30) Enerdis (Enerium 50-150) Enerdis (Enerium Power Monitor 100-200-300) Epever (B Series) Epsolar (LS-B Series) F FF (LE-03MQ) Farnell iEM3100-iEM3200 Finder (Series 7E,7E64,7E68,7E78,7E86) Forlong (DRS 202C,DRT 301C) Forlong (DRS 202M) Forlong (DRT 301C-II) Forlong (DRT 301M) Frako (EMA1496) Fronius (Primo 4) Fronius (Primo 5) Fronius (Symo 10.0-3-M) Fronius (Symo 20.0-3-M) Fronius (Symo 6) Fronius Inverter (110,111.112,113) Fronius Inverter (Common) Fronius Power Meter (210,211.212,213) G GE (EPM 5100) GE (EPM 5300) GE (EPM 6000) GE (EPM 7000,EPM 7100) Ginlong Solis (PV) H Hager (ECN,ECP,ECT,ECM,ECR,ECA) Herholdt Control (ECSEM,ECSAN,ECSPM) Herholdt Controls (ECS) Herholdt Controls (M1PRO,M3PRO) Heyuan (DZ81-DZS310) Heyuan (DZS310) Heyuan (DZS900) Heyuan (MA3UI5C) Hiking (DDS238-1-ZN) Hobut (M550,M560) Hobut (M553) Hobut (M850 DC) Hobut (M850 LTHN) Hobut (M850 MP1) Hobut (M880) Honeywell (EEM230) Huawei (SmartLogger) Huawei (Solar Inverter) Huawei (Sun2000)-env Huawei (Sun2000) I I-Real (WS0101) IME (Conto D2) IME (Nemo 72) IME (Nemo 96) IME (Nemo D4-DC) IME (Nemo D4-LE) IME (Nemo D4-LP) Inepro Metering (PRO1) Inepro Metering (PRO2) Inepro Metering (PRO380) Integra Ci1 Integra Ci3-Ri3 Iskra (ECS3) Iskra (MT880,CM-f3e) J Janitza (B21,B23,B24) Janitza (ECS) Janitza (UMG103) Janitza (UMG104) Janitza (UMG511) Janitza (UMG604) Janitza (UMG605) Janitza (UMG96) Jiangsu Sfere Electric (D1900) Jiangsu Sfere Electric (D1900, 3 phases) Jiangsu Sfere Electric (Sfere 720) K KACO new energy (blueplanet 3.7 TL1) KOSTAL (KOSTAL Smart Energy Meter) Kael (Energy 01) Kael (Energy-02-PC-96) Kael (Multimet-01-PC-96) Kael (Multiser 01,Multiser 11,Multiser 13) Kael (Multiser 01-96,Multiser 11-96) Kael (Multiser 02,Multiser 21) Kael (Multiser 05,Multiser 52,Multiser 53) Kael (Multiser-03-PC-TFT)

Kael (Multiser-04-PC-TFT) Kael (Varkombi-18-PC-TFT) Kamstrup (Multical Comm Module) Klemsan (KLEA 110P,ECRAS,POWYS) Klemsan (KLEA 220P,POWYS 3121) Klemsan (KLEA Energy Analyzer) Klemsan (Rapidus) Kohler (Decision Maker 340) Kohler (Decision Maker 3500) Kohler (Decision Maker 550) Kohler (Decision Maker 6000) Kohler (M340) Kohler (MPAC 1000) Kohler (MPAC 1500) Kohler (Power Monitor) Kostal (Piko IQ,Plenticore) Kraft (FlexKraft Dual) Kraft (FlexKraft Single) Krohne (IFC050) L Landis Gyr (E650,Gateway,Meter 1) Landis Gyr (E650,Gateway,Meter 2) Landis Gyr (E650,Gateway,Meter 3) Landis Gyr (E650,Gateway,Meter 4) Larsen Toubro (ER300P) Larsen Toubro (Quasar) Larsen Toubro (Vega) Lifasa (MCA PLUS II) Lifasa (Master Control Var Fast) Lifasa (Master Control Var) Lovato (DME) Lovato (DMG210,DMG300,DMG700,DMG800) Lovato (DMK40) Lovato Electric (RGK800) M Masibus (PM2160-3P3W) Masibus (PM2160-3P4W) Meatrol (ME237) Meatrol (ME437) Meatrol (ME631) Meatrol (MP440) Mennekes (AMTRON HCC3) Metering Dynamics (SmartHub) Mikro (DPM380) Mikro (DPM680) Mikro (PFRLCD) N NZIF (SET-4TM) National Meter Industries Series 3000 4000 Noname (DDM18SD,MMD18SD) Northern Design Cube 300 Modbus Northern Design Cube 350 Cube 400 Rail 350 Modbus Northern Design MultiCube Modbus Northern Design PM390 O Obvius (A90DC-12) Odenberg HALO Sorter Ohio Semitronics (WVx,WTx,WMx) Omega (CN7200,CN7500,CN7600,CN7800) Orno (OR-WE-514,OR-WE-515) OutBack Power (MATE3S) Owen Brothers (OB115) Owen Brothers (OB415) Owen Brothers (OB418) Owen Brothers (OB735) Owen Brothers (OB737) P Phoenix Contact (EEM-EM3xx,EM325,EM355,EM375,EM327,EM357,EM377) Phoenix Contact (EEM-MA,EEM-MA3xx) Phoenix Contact (EEM-MA3xx) Pilot (PMAC735) Pilot (SPM32) Pilot (SPM33) Pilot (SPM91) Pilot (SPM93) Pilot PMAC770 Power One Inverter (PVI,Aurora Central) PowerScout 3-8 ViewPoint R RISH (EM1300,EM2300,EM13XX,EM23XX) RISH (LM1350,LM1360) RISH (RM1300,RM2300) RISH (RM3430i) RISH (RM3440) RISH (RM3440i) RISH (RM3490) Rayleigh Instruments (RI-D140) Rayleigh Instruments (RI-D35) Rayleigh Instruments (RI-F100) Rayleigh Instruments (RI-F200) Rayleigh Instruments (RI-F220) Rayleigh Instruments (RI-F300,RI-F400) S SAIA Energy Meter ALD1-ALE3-AWD3 SATEC Powermeters SMA (Solar Inverter) Saci (AHM1) Saci (ANG96) Saci (M2DL2) Saci (TCIL2) Schneider Electric (CM2000) Schneider Electric (EM1000,EM1100,EM1200) Schneider Electric (EM3502,EM3550) Schneider Electric (EM4200) Schneider Electric (EM6400) Schneider Electric (EM6400NG,PM2100,PM2200) Schneider Electric (EM7200) Schneider Electric (EMB,EME) Schneider Electric (PM5000, PM5200) Schneider Electric (PM5100, PM5300) Schneider Electric (PM600) Schneider Electric (PM700) Schneider Electric (PM800) Schneider Electric (PM8000) Schneider Electric (PVSCL20E) Schneider Electric (Sepam 40) Schneider Electric (Sepam 60) Schneider Electric (Sepam 80) Schneider Electric (Symmetra PX) Schneider Electric (iEM3000) Schneider Electric PM1000 PM1200 Schneider Electric PM5500 Schneider Electric PM9C Schneider Electric PowerLogic EM4800 Schneider Electric PowerLogic ION6200 Schneider Electric PowerLogic ION7300 Schneider Electric PowerLogic ION7400 Schneider Electric PowerLogic ION7500-ION7600 Schneider Electric PowerLogic ION7550-ION7650 Schneider Electric PowerLogic ION8300-ION8400-ION8500 Schneider Electric PowerLogic ION8600 Schneider Electric PowerLogic ION8800 Schrack (NA96).xml Schweitzer Engineering Laboratories (SEL-735) Secure (Elite 103,Elite 303, Elite 307) Secure (Elite 440) Selec (EM2M-1P) Selec (MFM374) Selec (MFM383A) Selec (MFM384) Seneca (S203) Seneca (S604) Seneca (S700) Seneca (Z203) Siemens (SEM3 Dual Phase) Siemens (SEM3 Single Phase) Siemens (SEM3 Three Phase) Siemens (SICAM P) Siemens (Sentron PAC 3100) Siemens Sentron PAC 2200 Siemens Sentron PAC 3200 Siemens Sentron PAC 4200 Sigineer (Grid Inverter) Sinotimer (DDS578) SmartProcess SMARTRAIL X835 Socomec (Countis E03) Socomec (Countis E04) Socomec (Countis E13) Socomec (Countis E14) Socomec (Countis E23) Socomec (Countis E24) Socomec (Countis E33, Countis E43) Socomec (Countis E34, Countis E44) Socomec (Countis E50 E53 E50R E53R) Socomec (Countis E63) Socomec (Countis ECI2) Socomec (Countis ECI3) Socomec (DIRIS I31) Socomec (DIRIS U10) Socomec (DIRIS U20) Socomec (DIRIS U30) Socomec (DIRIS,D30,D50,D70) Socomec (Multis L20, Multis L40) Socomec DIRIS A20 modbus Socomec DIRIS A40-A41-RS485 Socomec Masterys Socomec NETYS PR NETYS RT ITYS SolarEdge (SE10K) SolarEdge (SE12.5K) SolarEdge (SE3000H) SolarEdge (SE3800) SolarEdge (SE4000H) SolarEdge (SE5000) SolarEdge (SE5000H) SolarEdge (SE5K) SolarEdge (SE6000H) SolarEdge (SE7K) SolarX Power (Hybrid X1,Hybrid X3,X1AC) Sungrow Inverter (SG) T Tense (TPM 05) Trinity (EM9400) Trinity (Goblin) Trinity (Infinity) Trinity (NF29) Trinity (PowerPro) Trinity (Xpert) Tyco Electronics (Integra 1630) U Ulys (MD45) V Veris (E23) Veris (E34) Veris (E50) Veris (E51) Veris (H8035,H8036) Y YTL (5300) YTL (DDS353H,5281,5282,5283) Z Ziegler (Delta Energy)
